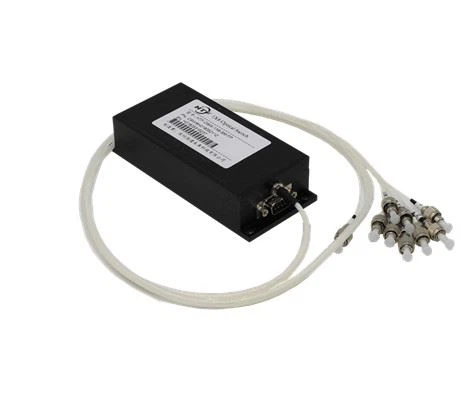

Prevodník jedného režimu 1 × 12 optického prepínača
Optické prepínače sa používajú hlavne na vytvorenie optických trás a majú vysokú škálovateľnosť a vysoko spoľahlivú spínaciu kapacitu. Nasledujú hlavné funkcie optického rozdeľovača v optickej krížovej sieti.
Optomechanické optické spínače majú spravidla rôzne konfigurácie v závislosti od počtu presmerovaných signálov. Napríklad 1 × 1, 1 × 2, 1 × 4, 1 × 16 atď. Jednoducho povedané, optomechanický optický prepínací modul 1 × 8 spája optické kanály presmerovaním vstupného optického signálu na vybraný signál z 8 výstupných vlákien. Tento optický prepínač môže dosiahnuť vynikajúcu spoľahlivosť, stratu vloženia a presluchy.
Vlastnosti optického prepínača 1 zo 12 výstupov
Viac ako 12 kanálov
Nízke straty a vysoká spoľahlivosť
Paralelné rozhranie (TTL)
Modulárny dizajn
Bez obsahu epoxidov na optickej ceste
Aplikácie optického prepínača 1x12
Ring Network
Diaľkové monitorovanie v optickej sieti
Testovanie vláknových, optických komponentov
Konfigurácia špendlíkas
PIN č. | Názov signálu | I / O | Dpredpis |
1 | D0 | Vstup | TTL, bit výberu kanálu 0 |
2 | D1 | Vstup | TTL, bit výberu kanálu 1 |
3 | D2 | Vstup | TTL, bit výberu kanálu 2 |
4 | D3 | Vstup | TTL, bit výberu kanálu 3 |
5 | / RESETOVAŤ | Vstup | TTL, nízka úroveň vynulovaná na kanál 0. Vysoká úroveň znamená, že bity pre výber kanála sú účinné. |
6 | / PRIPRAVENÉ | Výkon | TTL, pripravené (vysoké=nepripravené, nízke=pripravené) |
7 | CHYBA | Výkon | TTL, chyba (vysoká=chyba, nízka=žiadna chyba) |
8 | GND | Vstup | Uzemnenie |
9 | 5 VDC | Vstup | 5,0 ± 5% VDC napájací zdroj (max. 800mA) |
Časový diagram
