Čo by ste urobili, ak kapacita vašej siete nespĺňa vaše požiadavky? Dáte viac vlákien alebo aktualizujete svoj systém? V skutočnosti sa tieto dve metódy príliš neodporúčajú. prečo? Keďže vaša infraštruktúra optických káblov je obmedzená na pridávanie vlákien a modernizácia systému si vyžaduje vysoké náklady, tieto dve metódy sú nepoužiteľné alebo príliš drahé. Za týchto podmienok sa dôrazne odporúča použiť pár CWDM Mux Demux na vytvorenie systému CWDM s vyššou kapacitou. CWDM Mux Demux sa považuje za kľúčový komponent pre systém CWDM, ako je uvedené nižšie. Zjednodušene sa dá rozdeliť na dva typy, dvojvláknový a jednovláknový CWDM Mux Demux. Aby ste vyhoveli vyššej kapacite vášho systému, tento príspevok predstaví hlavne základné znalosti o dvojvláknovom a jednovláknovom CWDM Mux Demux a pomôže vám nájsť vhodný optický demux pre budovanie vášho CWDM systému.
Dual-Fiber CWDM Mux Demux
Dual-Fiber CWDM Mux Demux je pasívne zariadenie, ktoré multiplexuje a demultiplexuje vlnové dĺžky pre rozšírenie kapacity siete, ktoré musí pracovať v pároch pre obojsmerný prenos cez duálne vlákno. Umožňuje až 18 kanálov na vysielanie a príjem 18 druhov signálov s vlnovými dĺžkami od 1270 nm do 1610 nm. CWDM transceiver vložený do portu Mux z optických vlákien by mal mať rovnakú vlnovú dĺžku ako port Mux, aby sa dokončil prenos signálu. Napríklad dva spoľahlivé 4-kanálové CWDM Mux Demux uvedené nižšie používajú štyri vlnové dĺžky, 1510 nm, 1530 nm, 1550 nm a 1570 nm, ich zodpovedajúce CWDM transceivery majú tiež rovnaké vlnové dĺžky.
Keď funguje vyššie uvedené pripojenie, ľavý 4-kanálový dvojvláknový CWDM Mux Demux používa 1510 nm, 1530 nm, 1550 nm a 1570 nm na prenos 4 druhov signálov cez prvé vlákno, zatiaľ čo pravý 4-kanálový dvojvláknový CWDM Mux Demux má 1510 nm, 1530 nm, 1550 nm a 1570 nm pre príjem signálov. Na druhej strane prenos sprava doľava využíva rovnaké vlnové dĺžky na prenášanie ďalších 4 signálov cez druhé vlákno, čím sa nakoniec dosiahne obojsmerný prenos signálu.
Jednovláknový CWDM Mux Demux
Jednovláknový CWDM Mux Demux by sa mal používať aj v pároch. Jeden multiplexuje niekoľko signálov, prenáša ich cez jediné vlákno spolu, zatiaľ čo druhý na opačnej strane vlákna demultiplexuje integrované signály. Vzhľadom na to, že jednovláknový CWDM Mux Demux vysiela a prijíma integrované signály cez rovnaké vlákno, vlnové dĺžky pre RX a TX rovnakého portu na jednovláknovom CWDM Mux demuxe by mali byť odlišné. Ak sa teda pre systém CWDM použije 4-kanálový jednovláknový CWDM Mux Demux, je potrebných 8 vlnových dĺžok, dvakrát viac ako pri dvojvláknovom.

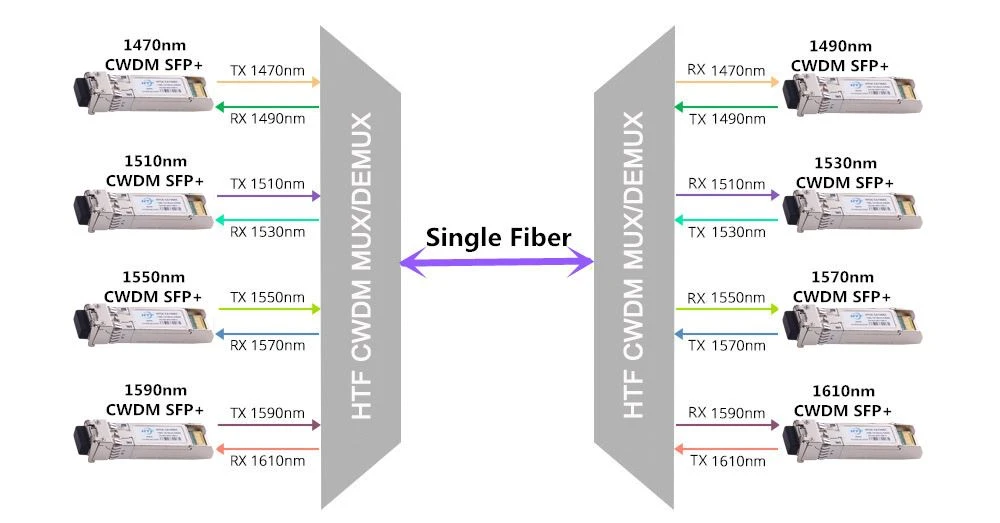

Princíp fungovania jednovláknového CWDM Mux Demuxu je v porovnaní s dvojvláknovým zložitejším. Ako je znázornené na obrázku vyššie, prenos zľava doprava využíva 1470 nm, 1510 nm, 1550 nm a 1590 nm na multiplexovanie signálov, ich prenos cez jediné vlákno a použitie rovnakých štyroch vlnových dĺžok na demultiplexovanie signálov, zatiaľ čo opačný prenos prenáša signály s 1490 nm, 1530 nm, 1570 nm a 1610 nm cez to isté vlákno. Čo sa týka vlnovej dĺžky transceivera, mal by používať rovnakú vlnovú dĺžku ako TX portu na CWDM Mux Demux. Napríklad, keď port jednovláknového CWDM Mux Demux má 1470 nm pre TX a 1490 nm pre RX, potom by mal byť vložený 1470nm CWDM transceiver.
Dual-Fiber vs. Single-Fiber CWDM Mux Demux
Vždy zvažujeme, či sa vec oplatí kúpiť podľa jej výkonu a ceny. Vzhľadom na výkon môže jednovláknový CWDM Mux Demux prenášať signály iba cez jedno vlákno, ktoré podporuje rýchly prenos a šetrí zdroje vlákna, zatiaľ čo dvojvláknové vyžaduje na prenos s vyššou spoľahlivosťou dve vlákna. Okrem toho, použitie jednovláknového CWDM Mux Demux môže byť jednoduchšie na inštaláciu. Z hľadiska nákladov je jednovláknový CWDM Mux Demux oveľa drahší ako dvojvláknový. A simplexný optický kábel tiež stojí vyššie ako duplexný optický kábel. Celkové náklady na vybudovanie jednovláknového CWDM systému musia byť teda oveľa vyššie. Rovnako ako dve strany tej istej mince, aj dvojvláknový a jednovláknový CWDM Mux Demux majú svoje výhody a nevýhody. Ktorý z nich by ste si mali vybrať, závisí od potrieb vášho systému a vášho rozpočtu na vybudovanie systému CWDM.
