DWDM multiplexné zariadenie s delením s hustou vlnovou dĺžkou má prenosovú kapacitu na veľké vzdialenosti a veľkú šírku pásma; Multiplexovacie zariadenie s hrubým delením vlnových dĺžok CWDM má nízke náklady. Čo ak si teda na vybudovanie nákladovo efektívneho optického prenosového systému vyberieme správne multiplexové zariadenie s delením vlnových dĺžok?
Aký je rozdiel medzi CWDM a DWDM?
V súčasnosti je efektívnym spôsobom riešenia problému zvyšovania šírky pásma prenosu informácií použitie zariadení CWDM a DWDM, ktoré sa však v mnohých aspektoch líšia.

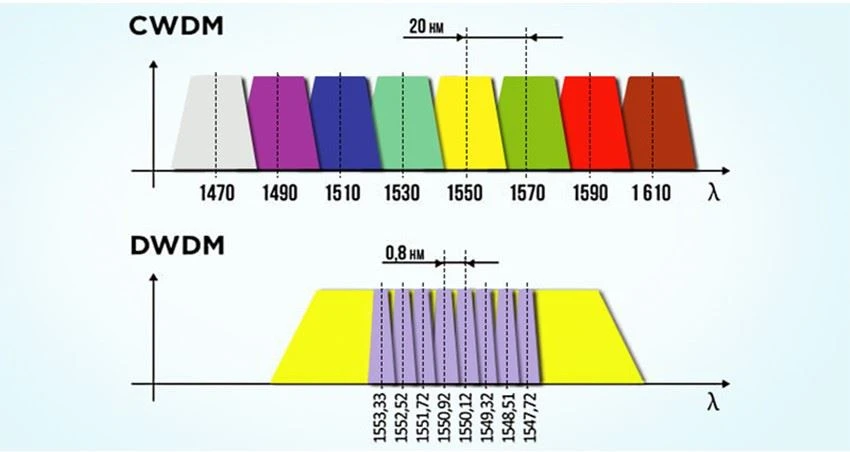

(1) Rozstup kanálov medzi zariadením CWDM WDM a zariadením DWDM WDM
Rozstup kanálov je definovaný ako rozdiel nominálnej nosnej frekvencie medzi dvoma susednými optickými kanálmi, ktorý sa zvyčajne používa na zabránenie medzikanálového rušenia. CWDM multiplexné zariadenie s delením vlnových dĺžok má väčšie rozostupy ako multiplexové zariadenie s DWDM s delením vlnovej dĺžky. Môže vysielať 18 vlnových dĺžok v spektrálnej mriežke od 1271 nm do 1611 nm a rozstup kanálov je 20 nm. DWDM môže vysielať 40, 80 alebo 160 vlnových dĺžok s rozstupom kanálov 0,8 nm.
(2) Prenosová vzdialenosť medzi CWDM a DWDM
Pretože vlnová dĺžka DWDM je vysoko integrovaná do procesu prenosu optickým vláknom, môže DWDM prenášať väčšiu vzdialenosť ako CWDM. V súčasnosti zariadenie CWDM WDM nedokáže realizovať prenos na nekonečnú vzdialenosť, jeho maximálna prenosová vzdialenosť je iba 160 km a prenosová vzdialenosť zariadení DWDM je oveľa viac ako zariadení CWDM.
(3) Modulovaný laser CWDM a DWDM
Systém multiplexného zariadenia s delením na vlnovej dĺžke CWDM má nižšie požiadavky na technický index laseru, obvykle pri použití nechladeného laseru; systém multiplexného zariadenia na delenie vlnových dĺžok DWDM musí používať chladiaci laser a chladiaci laser prijíma režim regulácie teploty, ktorý zaisťuje, že systém DWDM má lepší výkon, vyššiu bezpečnosť a dlhšiu životnosť, takže multiplexor s delením vlnových dĺžok DWDM je lepší ako nechladený laser CWDM laserové zariadenie spotrebuje viac energie.
(4) Náklady na vybavenie CWDM WDM a vybavenie DWDM WDM
Pretože rozloženie teploty systému DWDM nie je rovnomerné v širokom rozsahu vlnových dĺžok, náklady na systém DWDM sa zvyšujú, ak sa na úpravu teploty používa technológia chladiaceho lasera. Systémy DWDM sú navyše zvyčajne štyrikrát až päťkrát drahšie ako systémy CWDM. Avšak s rastúcou popularitou DWDM je cena optického modulu DWDM asi o 20% - 25% nižšia ako cena optického modulu CWDM.
Ktoré zariadenie CWDM / DWDM WDM je lepšie?
Používanie zariadení CWDM / DWDM WDM
Vďaka rastúcemu dopytu po šírke pásma urobil DWDM veľký pokrok v znižovaní nákladov, takže je na trhu čoraz populárnejší. CWDM má však stále vysokú cenovú výhodu v scenári rýchlosti pripojenia nižšej ako 10 g a prenosu na krátke vzdialenosti. V konštrukcii siete s nízkou dátovou rýchlosťou je to stále najuskutočniteľnejšie zariadenie.
Hybridný prenos zariadení CWDM / DWDM WDM
Zariadenia CWDM WDM a DWDM WDM majú svoje vlastné výhody v sieti OTN. Výhodou zariadenia CWDM WDM je, že môže používať lacný laser s distribuovanou spätnou väzbou bez chladenia a lacný pasívny filter. Preto je systém zariadení CWDM WDM široko používaný v systéme zariadení DWDM WDM. Aj keď použitie technológie CWDM v systéme DWDM môže využívať aj lacnejšie optické moduly, z dôvodu veľkého kanálového rozstupu CWDM sa zníži počet vlnových dĺžok dostupných v systéme, čo obmedzuje prenosovú kapacitu systému. Preto do istej miery nedokáže dobehnúť nehybridnú výbavu DWDM WDM.
Ako nastaviť analýzu sieťových prípadov CWDM / DWDM WDM zariadení？
1. Potreby používateľa
(1) Rozšírenie a aktualizácia: pripojte 40-kanálové DWDM WDM zariadenie k 1550nm kanálu 8CH CWDM WDM zariadenia, aby ste dosiahli kombináciu kanálov.
(2) Požiadavky na uzol: dĺžka spojenia je 65 km a je potrebné pridať dva uzly vo vzdialenosti 15 km a 50 km.
2. Návrh schémy
(1) Z dôvodu obmedzenia šírky pásma nie je možné rozšíriť 40 DWDM kanálov, takže technici spoločnosti FS používajú na splnenie aplikačných požiadaviek zákazníkov zariadenie 8CH c27-c34 DWDM WDM.
(2) Pretože strata zariadenia WDM, OADM a celkového vlákna je menšia ako 23 dB, je možné výstup jedného kanála zosilniť na 8 dB pomocou zosilňovača, aby sa optimalizovala kvalita signálu linky a znížila sa chyba.
(3) Pridajte 1-kanálový OADM do každého uzla na sťahovanie a nahrávanie signálov.
Pokiaľ teda sieť WDM používateľa&# 39 potrebuje viac kanálov, musí prejsť na zariadenia DWDM. Pretože rozstup vlnových dĺžok DWDM je malý, je možné výrazne zvýšiť počet kanálov, ale tiež sa významne zvýšia náklady na každý kanál. Používatelia preto musia vyhodnotiť budúci vývoj svojho obchodného objemu, aby sa mohli rozhodnúť, či nainštalovať CWDM WDM zariadenie so zlou flexibilitou za nižšie počiatočné náklady alebo DWDM zariadenie s dobrou flexibilitou za vyššie počiatočné náklady.
