100G je k dispozícii v rôznych formách balenia, vrátane CFP/CXP a QSFP28. Medzi týmito rôznymi formami balenia 100GQSFP28optický transceiver sa stal hlavnou metódou balenia pre 100G siete kvôli ich výhodám, ako je vysoká hustota portov, nízka spotreba energie a nízke náklady. V tomto článku sa zameriame na štyri typy optických transceiverov 100G QSFP28.
1) 100G-QSFP28-SR4
Optické transceivery 100G-QSFP28-SR4 sú paralelné optické transceivery 100G.QSFP28plne duplexné optické transceivery poskytujú štyri nezávislé vysielacie a prijímacie kanály, pričom každá funkcia je schopná prevádzky 25 Gb/s na 100 metrov OM4 MMF s celkovou dátovou rýchlosťou 100 Gb/s.
Keď optický transceiver 100G-QSFP28-SR4 vysiela signály na vysielacom konci, elektrické signály sú konvertované na optické signály pomocou laserového poľa a potom paralelne prenášané cez páskové multimódové vlákno, a keď dosiahne prijímací koniec pole fotodetektorov konvertuje paralelné optické signály na paralelné elektrické signály
2) 100G- QSFP28-LR4
Optický transceiver 100G-QSFP28-LR4 sa všeobecne používa s LC single-modeprepojovacie káble z optických vlákiena maximálna prenosová vzdialenosť môže dosiahnuť 10 km.

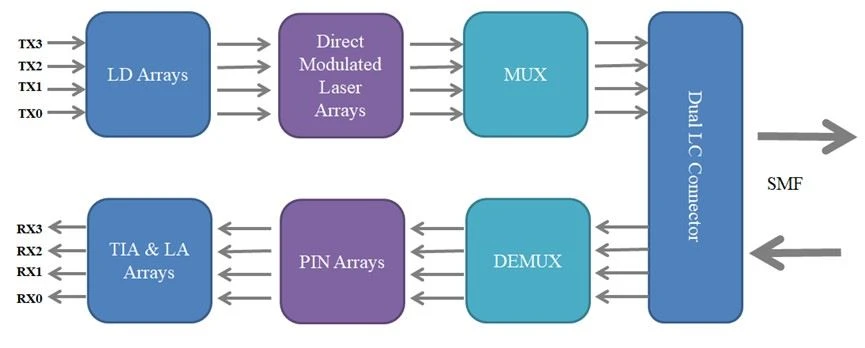

Optický transceiver 100G-QSFP28-LR4 konvertuje štyri elektrické signály s rýchlosťou 25 Gb/s na štyri optické signály LAN WDM, ktoré sa potom multiplexujú do jedného kanálu na optický prenos 100G. Na prijímacom konci modul demultiplexuje 100G optický vstup na 4-way LAN WDM optické signály a potom ich konvertuje na 4-way elektrické výstupné kanály.
3) 100G- QSFP28-CWDM4
S prenosovou rýchlosťou 103,1 Gbp sa optický transceiver QSFP28 CWDM4 používa hlavne vo výpočtovej technike a aplikáciách vysokofrekvenčného obchodovania a stojí podstatne viac ako optický transceiver QSFP28 PSM4.
Prostredníctvom technológie hrubého delenia vlnových dĺžok (CWDM) optický transceiver QSFP28 CWDM4 multiplexuje štyri vlnové dĺžky - 1270nm, 1290nm, 1310nm a 1330nm - na jednovidové vlákno na prenos.
4) 100G- QSFP28-PSM4
Optický transceiver QSFP28 PSM4 je vysokorýchlostný a nízkoenergetický produkt určený na optické prepojenia v aplikáciách dátovej komunikácie. Vyhovuje špecifikácii optického rozhrania PSM4 MSA, má tvarový faktor QSFP vymeniteľný za chodu, vstavanú digitálnu diagnostiku a celkovo štyri nezávislé plne duplexné kanály s prenosovou rýchlosťou až 25,78 Gbps na kanál.
Optický transceiver QSFP28 PSM4 sa používa hlavne v aplikáciách 40G a 100G Ethernet. Modul s vysokou šírkou pásma podporuje optické spojenia 100GbE cez jednovidové vlákno.
