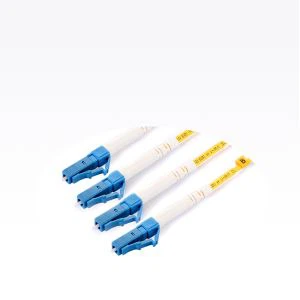

Prepojka optického vlákna Patch Cord LC Dx LSZH Multimode kábel
LC Patch kábel je jednoduché, krátke, zvyčajne pevne pufrované optické vlákno, ktoré má na jednom konci predinštalovaný optický konektor a na druhom konci dĺžku exponovaného vlákna.
Koniec pigtailu je zbavený a spojený do jedného vlákna z viacvláknového kmeňa. Spojenie pigtailov s každým vláknom v kmeni&"vypukne &"; kábel z viacerých vlákien do jeho komponentných vlákien na pripojenie ku koncovému zariadeniu.
Prepojovací kábel má pre vybrané konektory 0,9 mm 2,0 mm a 3,0 mm. Konektory môžu byť namontované v prepojovacom paneli, často v pároch, aj keď existujú riešenia s jedným vláknom, ktoré umožňujú pripojenie k koncovým bodom alebo iným vláknam s prepojenými vláknami. Alternatívne môžu mať mužské konektory a zasunúť sa priamo do optického vysielača / prijímača.
Vlastnosti:
Nízka strata vloženia.
Vysoká strata návratnosti.
Dobrá opakovateľnosť;
Dobrý výkon pri vkladaní;
Dobrá teplotná stabilita;
Silná vlastnosť v ťahu.
Produkty s prepojkami z optických vlákien sú široko používané v: komunikačných miestnostiach, optických vláknach do domácnosti, lokálnych sieťach, optických vláknových senzoroch, komunikačných systémoch z optických vlákien, prenosových zariadeniach na pripojenie optických vlákien, bojovej pohotovosti národnej obrany atď. Je vhodný pre sieť káblovej televízie. , telekomunikačná sieť, počítačová optická sieť a optické testovacie zariadenia.
technické údaje
Špecifikácia kábla | Multimode Duplex, LC-LC |
Vystužený materiál | Polysulfidové vlákno |
Spojovacia objímka | Presná keramika pre PC alebo APC |
Strata vloženia | ≤ 0,30 dB |
Strata návratnosti | ≥50 dB |
Počet pripojení a vytiahnutí | ≥ 1000 krát ， Dobrá opakovateľnosť |
Položka | Jeden režim | Multimode | |
Typ spájania | UPC | APC | PC |
Strata vloženia | & | & | & |
Strata z vrátenia | & gt alebo=45 dB | & gt alebo=55 dB | & gt alebo=35 dB |
Opakovateľnosť | & | & | & |
Teplota | -40/+80 | ||
Všeobecné špecifikácie
Typ | Štandardné |
Štýl | LC, SC, ST, FC.MU, DIN, D4, MPO, SC / APC, FC / APC, LC / APC.MU / APC |
Vlákno | Jeden režim / multimode 50/125, 62,5 / 125 (Multimode) OM2& OM1 50/125, 10G (multimode) OM3 |
Kábel | Simplex, duplex .0mm3,0 mm, Φ2,0 mm, Φ0,9 mm PVC alebo LSZH |
Leštiaci spôsob | UPC, SPC, APC (8 °& 6 °) |
Strata vloženia | ≤ 0,1 dB (pre jeden režim Master) ≤ 0,25 dB (pre jeden režim štandardne) ≤ 0,25 dB (pre multimode) |
Strata z vrátenia (Jeden režim) | UPC ≥ 50 dB SPC ≥ 55 dB APC ≥ 60 dB (typ. 65 dB) |
Opakovateľnosť | ± 0,1 dB |
Prevádzková teplota | -40 ° C až 850 ° C |
Požiadavka na geometriu (Jeden režim) | Polomer koncovej objímky 7 mm ≤ R ≤ 12 mm (pre APC) 10 mm ≤ R ≤ 25 mm (pre štandard) Apex Offset ≤ 30 μm (pre Master) Apex Offset ≤ 50 μm (pre štandard) Podrezanie -50 nm ≤ U ≤ 50 nm |
V multimódovom vlákne je priemer jadra 50 μm ~ 65 μm, čo je zhruba rovnaká hrúbka ľudského vlasu. Priemer single-mode vláknového jadra je 8 μm ~ 10 μ M. Jadro je obklopené sklenenou obálkou s nižším indexom lomu ako jadro, aby sa vlákno udržalo v jadre. Z vonkajšej strany je tenký plastový plášť na ochranu obálky.
Konektor opravnej šnúry | PC (SM) | UPC (SM) | APC (SM) | MM |
Strata spätného chodu (dB) | ≥45 | ≥50 | ≥60 | ≥35 |
Strata vloženia (dB) | ≤0,2 (max≤0,3) | |||
Opakovateľnosť (dB) | ≤0.1 | |||
Trvanlivosť (1 / párenia) | ≥500 | |||
Prevádzková teplota (° C) | -25~+70 | |||
Pevnosť v ťahu (N) | ≥90 (Φ3.0), ≥70 (Φ2.0), Φ0.9 | |||
Vlákno | 9 / 125um, 50 / 125um, 62,5 / 125um, atď | |||
priemer | 0,9 mm 2,0 mm, 3,0 mm atď | |||
Materiál kábla | PVC, LSZH | |||
Jadrá | Simplex, duplex, | |||
Podľa tvaru spoja možno prepojku optických vlákien rozdeliť na prepojku optických vlákien FC, prepojku optického vlákna SC, prepojku optického vlákna St, prepojku LC optického vlákna atď .;
Podľa spôsobu brúsenia (čelnej strany) vložky sa dá rozdeliť na: PC (rovina), UPC (sférický povrch), APC (šikmý 8-stupňový povrch) atď. (Spoj FC / APC sa všeobecne vyžaduje optický vysielač / prijímač káblovej televízie);
Podľa typu optického vlákna ho možno rozdeliť na single-mode, 50/125 multimode, 62,5 / 125 multimode, Gigabit, 10 Gigabit atď.;
Podľa priemeru koncového kábla ho možno rozdeliť na 900 μ m, 2 mm, 3 mm atď.
Viacrežimový prepojovací kábel LC-LC s dvojitým jadrom (tiež známy ako konektor optického vlákna) označuje, že obidva konce optického kábla sú inštalované s konektorovou zástrčkou a prepojovací kábel LC-LC s viacerými režimami pre dvojjadrové optické vlákna sa používa na aktívne pripojenie optickej cesty. Prepojovací kábel / kábel z optických vlákien je podobný koaxiálnemu káblu, zatiaľ čo multimódový dvojpásmový prepojovací kábel LC-LC nemá sieťové tienenie. V strede je sklenené jadro prechodu svetla. V multimódovom vlákne je priemer jadra 50 μm ~ 65 μm, čo je zhruba rovnaká hrúbka ľudského vlasu. Priemer single-mode vláknového jadra je 8 μm ~ 10 μ M. Jadro je obklopené sklenenou obálkou s nižším indexom lomu ako jadro, aby sa vlákno udržalo v jadre. Z vonkajšej strany je tenký plastový plášť na ochranu obálky.
